真空回流焊是什么？
在电子制造领域，焊接工艺的精度与可靠性直接决定产品性能，而真空回流焊作为一种高精度焊接技术，凭借独特的环境控制与工艺设计，成为高要求场景的核心工艺。简单来说，真空回流焊是在“真空或低氧环境”中完成焊料熔化、润湿、凝固的焊接过程，通过精准控制温度曲线与环境压力，解决传统焊接中易出现的氧化、空洞、虚焊等问题。
一、真空回流焊的核心原理
真空回流焊的工作逻辑可概括为“环境控制 + 温度调控”的双重协同：
1.真空环境的核心作用
设备通过真空泵将焊接腔体压力降至设定真空度（通常0.1-10kPa），或充入高纯氮气（氧浓度≤10ppm）营造低氧环境。这种环境能：
· 抑制金属材料（如焊料、元器件引脚）在高温下的氧化反应，避免生成氧化层影响焊料润湿；
· 排出焊接过程中焊料熔化时释放的气体（如助焊剂挥发物、空气），减少焊点内部空洞（空洞率可控制在≤2%）。
2.精准的温度曲线控制
二、真空回流焊的核心优势
相比传统大气氛围回流焊，其技术优势集中在三方面：
1. 焊点质量更可靠
真空环境减少气泡与氧化，使焊点剪切强度提升30%-50%，热阻降低15%-20%。例如，功率半导体IGBT模块焊接中，传统工艺焊点空洞率常达 5%-10%，而真空回流焊可将空洞率控制在1%以下，显著提升模块散热性能与寿命。
2. 适配高精密元器件
支持细间距（最小0.4mm）、异形结构（如BGA、CSP、铜柱凸点）的焊接，避免桥连、虚焊等缺陷。在5G芯片封装中，可实现1000+引脚的同步焊接，不良率≤0.01%。
3. 工艺兼容性更强
可适配无铅焊料（如锡银铜）、高温焊料（如金锡合金），以及无助焊剂焊接工艺（配合甲酸等还原性气体），满足医疗、航空等对洁净度要求严苛的场景。
三、真空回流焊的典型应用场景
结语
真空回流焊本质是通过“真空环境 + 精准温控”的组合，为高要求电子元件焊接提供“低缺陷、高可靠”的解决方案，是电子制造向精密化、高可靠性升级的关键技术。

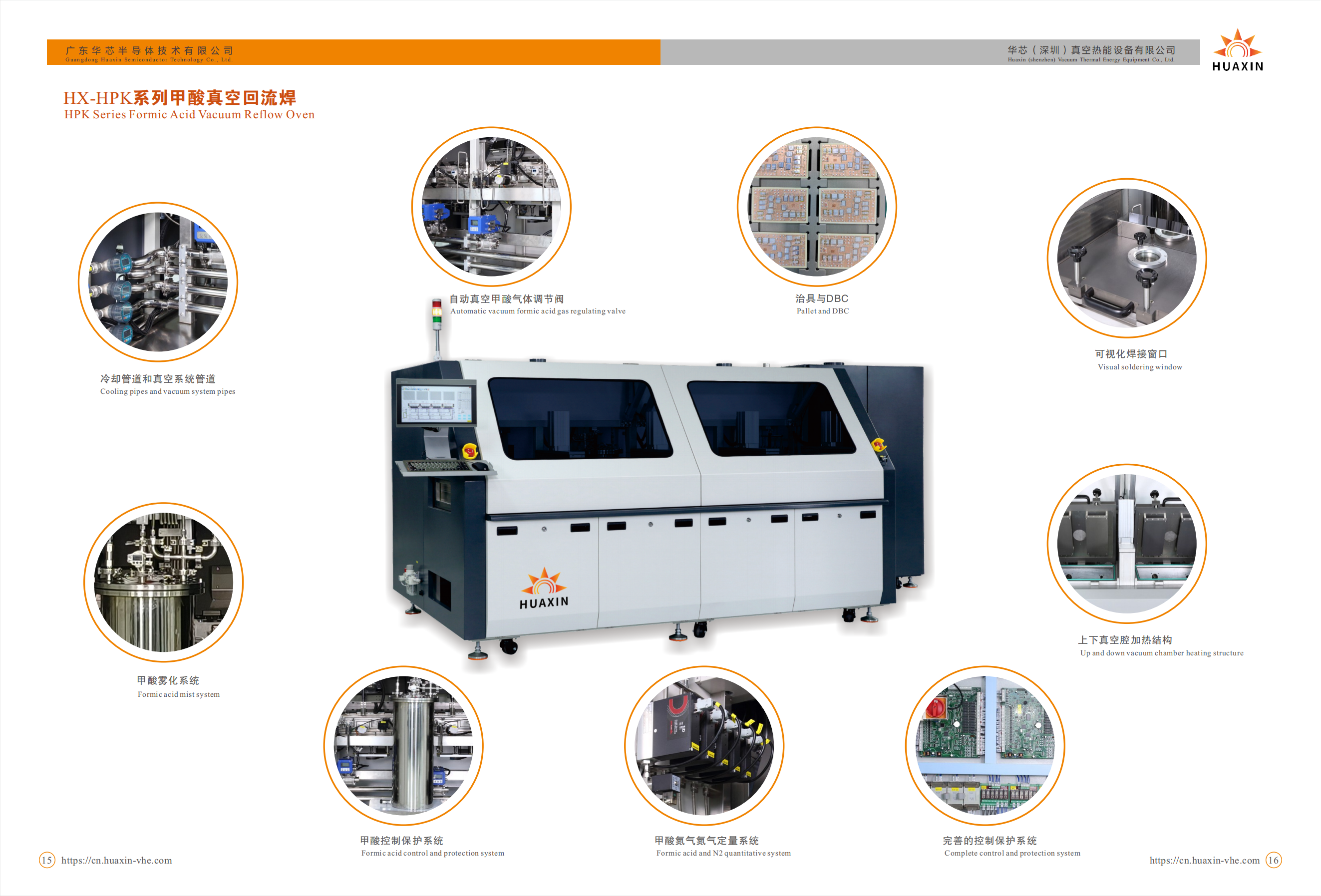

广东华芯半导体技术有限公司深耕真空热能焊接设备领域，其真空回流焊设备（如HX-HPK系列）通过0.1kPa高真空度、±1℃控温精度、≤2%空洞率等核心指标，已应用于比亚迪、南瑞集团等企业的功率半导体、汽车电子产线。如需了解设备参数或定制化工艺方案，可联系华芯半导体技术团队，获取适配具体场景的焊接解决方案。_08.png)
