探秘高端SMT核心装备：双轨真空回流焊的工艺逻辑与产能革命

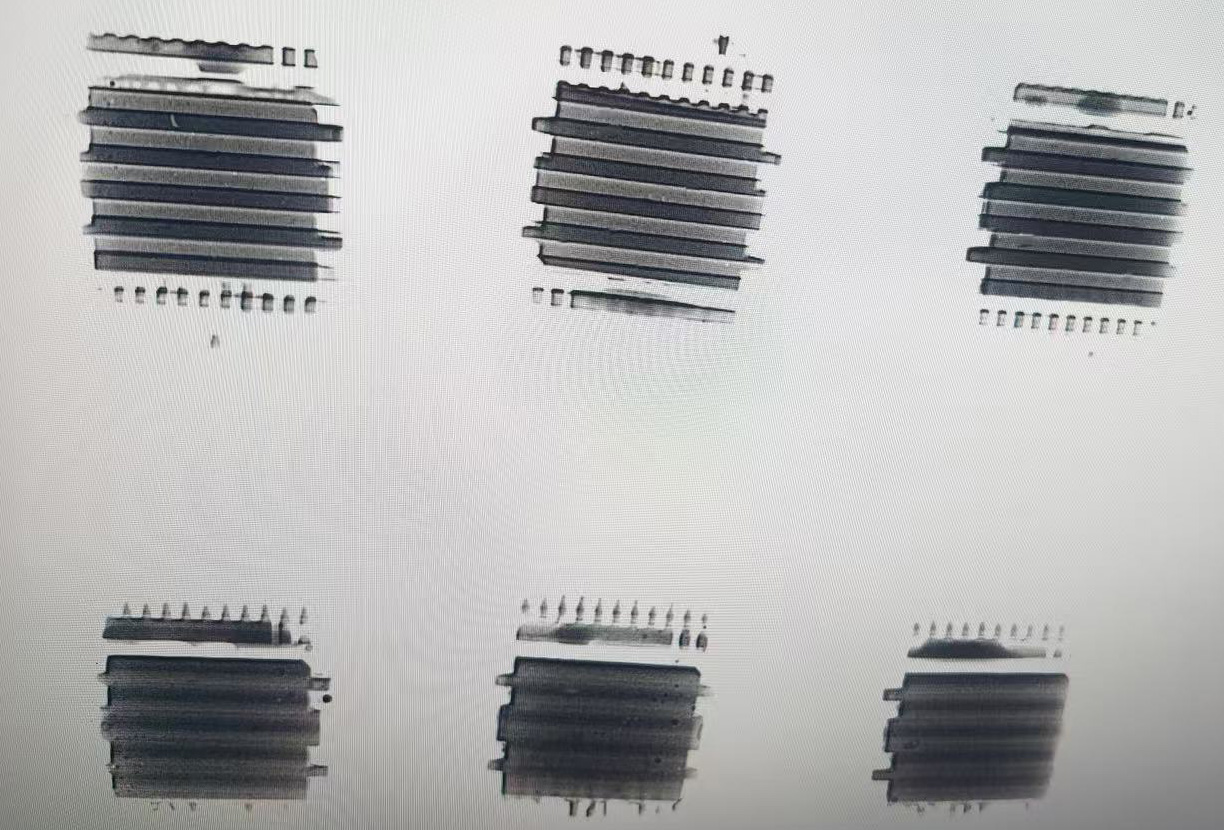

在现代电子制造领域，随着新能源汽车、航空航天、5G通讯及大功率储能等高端产业的崛起，电子元器件的集成度与功率密度不断攀升。这对SMT（表面贴装技术）核心工序中的焊接质量提出了前所未有的严苛要求。在这一背景下，双轨真空回流焊技术应运而生，它巧妙地将“真空脱泡工艺”与“双轨并行传输”相结合，成为了突破高端制造瓶颈、实现产能与品质双重飞跃的关键利器。 在传统的空气回流焊工艺中，由于常压环境的影响，锡膏在熔融状态下包裹的空气及助焊剂挥发气体难以完全溢出。冷却凝固后，这些气体便会在焊点内部形成微米级的空洞（Void）。这些空洞不仅会削弱焊点的机械抗拉强度，还会显著增加热阻，导致大电流或高功率器件（如IGBT模块、BGA芯片）在运行时局部过热，最终引发产品失效。

双轨真空回流焊的核心突破在于引入了高真空环境。当PCB板在回流区达到熔融状态时，设备会瞬间将炉腔抽至高真空（例如极限真空度可达5~10mbar）。根据物理学原理，在负压环境下，焊点内部的气泡体积会迅速膨胀数十倍。利用焊点内外的巨大压力差，迫使内部气体平稳逸出。实测数据表明，这一工艺可将焊点空洞率从传统工艺的5%以上大幅降低至1%以下，甚至达到0.02%的极低水平，从根本上消除了虚焊、气孔等致命缺陷，确保了高可靠性产品的绝对安全。 如果说真空技术是品质的保障，那么双轨设计则是产能的加速器。传统的单轨真空回流焊虽然品质卓越，但受限于真空腔体的“抽真空-保压-破真空”循环时间，其生产节拍（UPH）往往成为整条SMT产线的瓶颈。
双轨真空回流焊通过模块化设计，在同一个炉体内集成了两条独立可调的传输轨道（例如真空腔体尺寸可扩大至400*650mm）。这种设计带来了极大的生产灵活性：

1、同步/异步传输：两条轨道可以根据产品尺寸和工艺需求，设定相同或不同的传输速度，支持双线差异化柔性生产。
2、无缝衔接：配合智能软件与气缸阻挡等安全机制，设备能够实现连续、平稳的过板作业。例如，以一分钟为一个节拍，双轨同时进入真空腔体进行操作，避免了因频繁启停导致的负载失衡或卡板问题。
3、产能翻倍：在保持同等真空脱泡时间的前提下，双轨并行直接使设备的理论产能翻倍，完美解决了高端设备“好但慢”的行业痛点。 为了进一步抑制高温下铜、镍等金属表面的氧化，先进的双轨真空回流焊通常还会集成高纯度氮气（N₂）保护系统。在预热和恒温阶段，炉膛内全程充氮，将氧浓度控制在极低水平；而在回流区末端，设备通过闭环PID算法精密控制真空阀，以极其平稳的速率（如5–15Pa/s）进行抽真空与氮气回充。

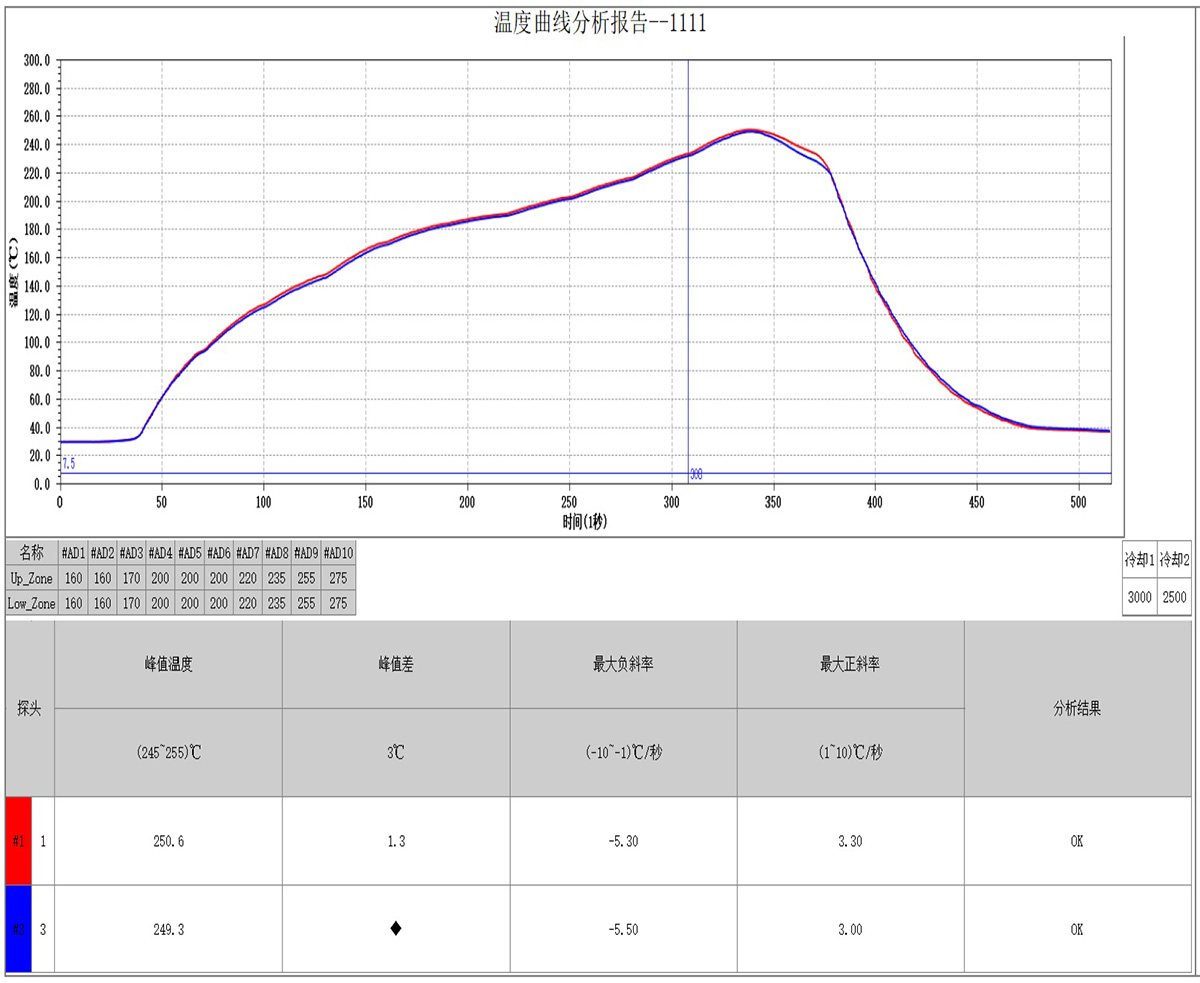

这种毫秒级的时序协同至关重要：若减压过快，液态焊料中的空洞会急剧膨胀并破裂，引发“焊球飞溅”导致短路；而氮气回充时若产生湍流，则可能吹移微小元器件。现代设备通过多孔扩散板与渐进式开阀逻辑，既保证了脱泡效果，又确保了焊接过程的绝对稳定。 回流焊的温度曲线是决定焊接品质的灵魂。双轨真空回流焊通常配备多温区（如十二温区）独立PID控制，能够精准描绘出“预热-恒温吸热-峰温强热-快速冷却”的完美曲线，确保厚铜板或FPC软板的热梯度均匀。
然而，真空设备的运维同样不可忽视。锡膏中的助焊剂在高温真空下沸点骤降，极易气化并冷凝在真空泵前管路中。因此，现代高端设备标配了多级冷凝捕集与抽拉式回收系统，无需抬升上炉即可完成积碳清理。这不仅大幅拉长了设备的保养周期，也避免了因助焊剂残留导致的真空度漂移，保障了24小时满载运行的稳定性。 双轨真空回流焊并非简单的功能叠加，而是对焊接物理过程的深度重构。它以真空环境重塑了焊点的微观结构，以双轨设计打破了高端制造的产能枷锁。对于致力于提升产品良率、缩短交付周期并迈向高端智造的电子企业而言，引入这一技术不仅是设备的升级，更是核心竞争力的全面跃升。
